Mein Parallelport-PIC-Programmer, frei nach den Schaltungen von "Bob Blick" und "David Taint". Ich verwende diese Schaltung zusammen mit PicPrg um die PIC Typen 16F84 und 12F629 zu programmieren.

PicPrg Konfiguration:

  • VDD: +04
  • VPP: -05
  • Clock: +03
  • Data to Pic: +02
  • Data from Pic: +10

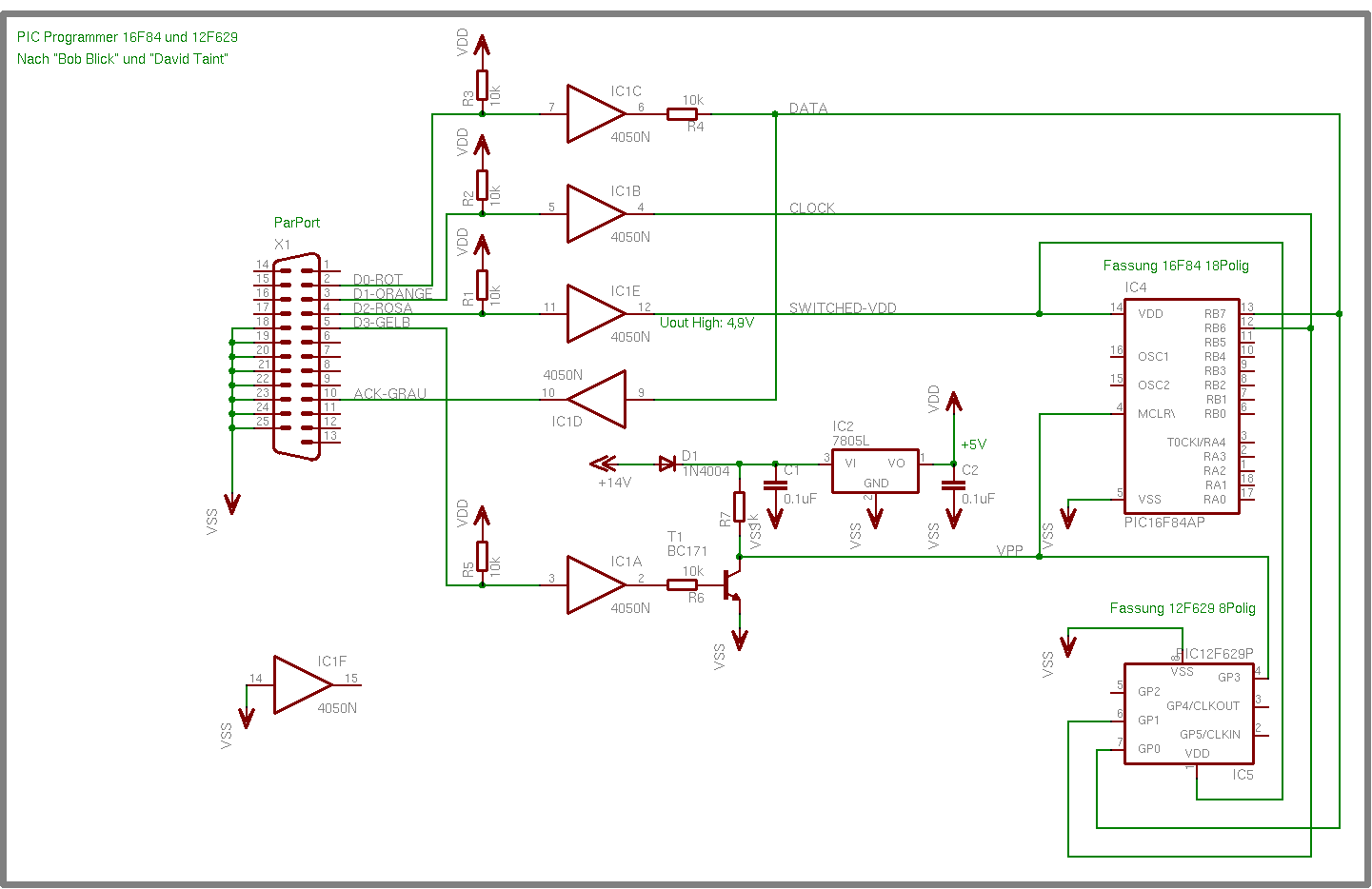

Schaltplan, Spannungsversorgung besteht aus einem Steckernetzteil das 14V liefert:

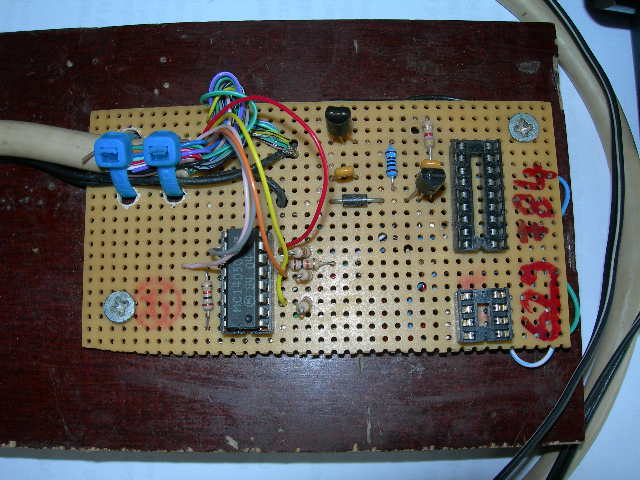

Nicht schön, aber Er funktioniert:
